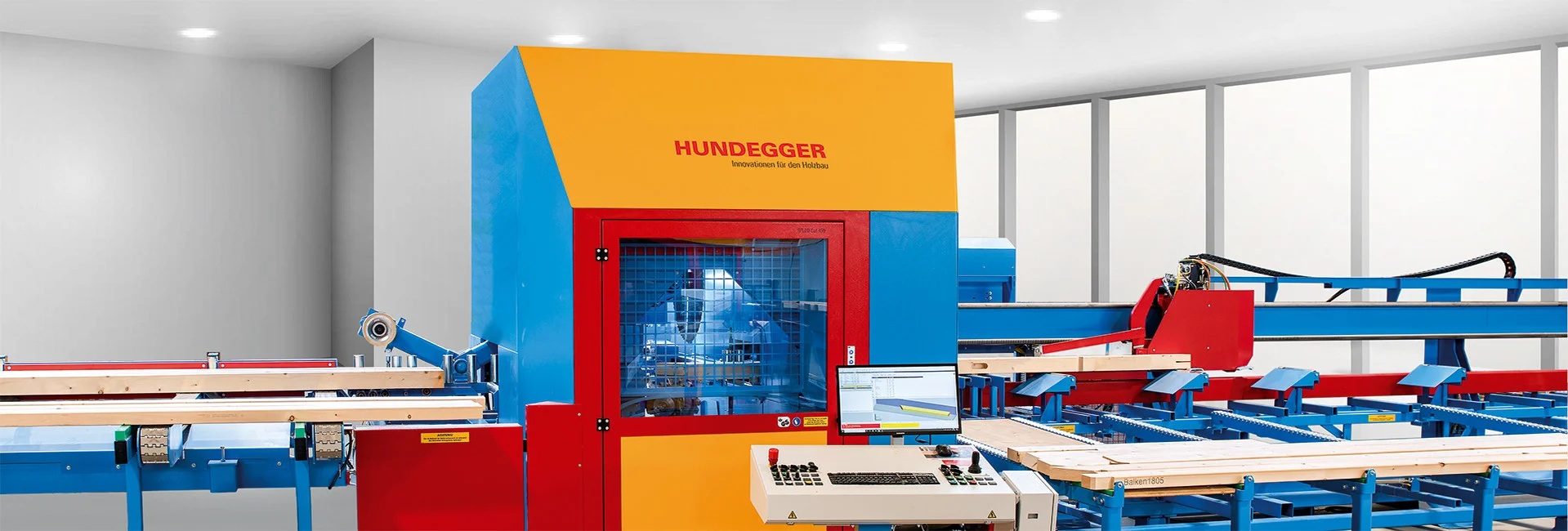

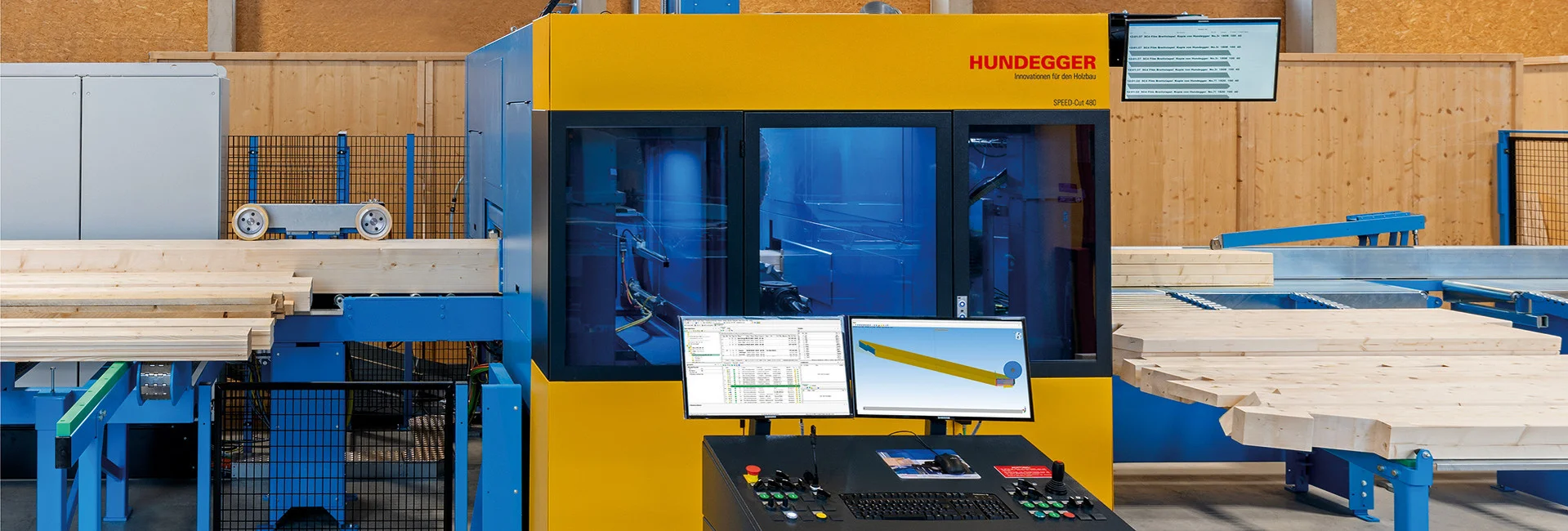

Hundegger SPEED Cut 480
Точная и гибкая обработка древесины — высокопроизводительный 5-осевой станок для резки
SPEED-Cut 480 — быстрая и точная резка простых деревянных элементов — без измерений, разметки, настройки, а так же более сложные операции фрезерования и сверления.
SPEED-Cut 480 работает с беспрецедентной скоростью. Сердцем станка является гибкий пильный агрегат, который может выполнять распилы под любым углом. Станок SPEED-Cut 480 идеально подходит для всех компаний, занимающихся производством: будь это маленькая компания или крупный производитель. Каждый станок конфигурируется (оснащается) в соответствии с индивидуальными потребностями заказчика — от простого 5-осевого станка для резки до крупного обрабатывающего центра с ЧПУ.
Сечение обработки от 20 х 40 мм до 240 х 480 мм.
Станок подходит для обработки деталей деревянного каркаса, стропильных конструкций крыши, клееного бруса, двутавровых балок, LVL балки и тп.
Гибкость благодаря модульной системе
Станок SPEED-Cut 480 обладает огромным потенциалом даже в базовой конфигурации. Пильный агрегат сам по себе может выполнять широкий спектр различных технологических операций, помимо простой резки материалов по длине.
Модульная конструкция означает, что стандартный станок можно в любой момент расширить и оснастить дополнительными агрегатами. Сверление, фрезерование, долбежка, разметка, этикетки — SPEED-Cut 480 может выполнять все это быстро.
Преимущества SPEED-Cut 480

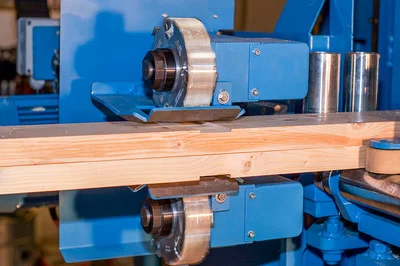

Две независимо работающие позиционирующие системы перемещают заготовки и обеспечивают быструю и точную обработку древесины. Преимуществом является короткое время обработки без регулировки или переоснащения.
Система станка SPEED-Cut 480 позволяет обрабатывать пиломатериалы любой длины сечением от 20 x 40 мм до 240 x 480 мм. Кроме того, можно надежно транспортировать и точно обрабатывать несколько заготовок, уложенных в штабель, без необходимости переоборудования.
При желании станок SPEED-Cut 480 может разрезать оставшуюся древесину, полученную в процессе распиловки, на куски размером с дрова. Щепа и древесные отходы попадают в канал для удаления. Оттуда они эффективно удаляются из зоны обработки с помощью транспортировочного конвейера, встроенного в станок.

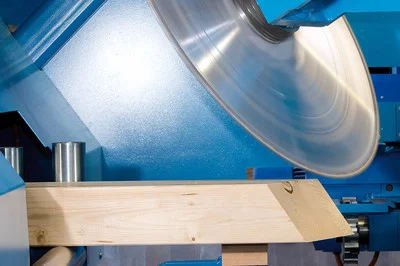

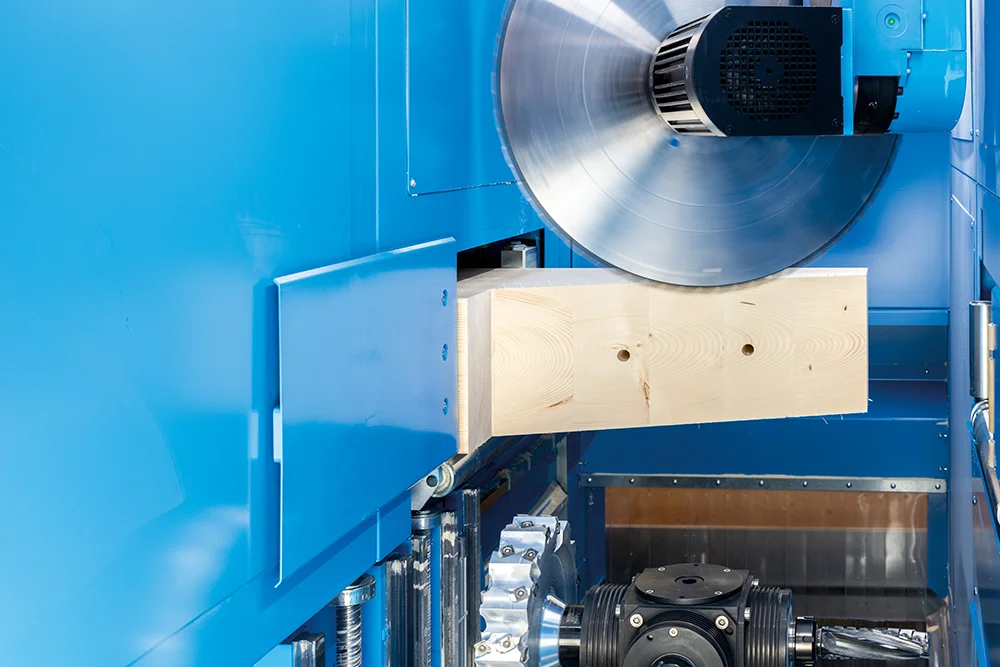

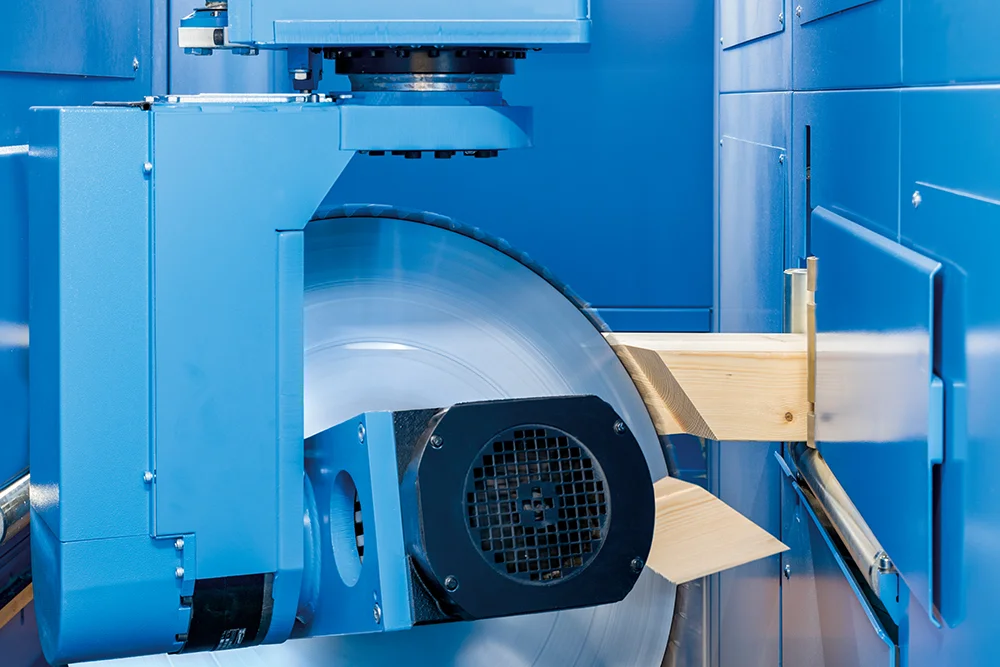

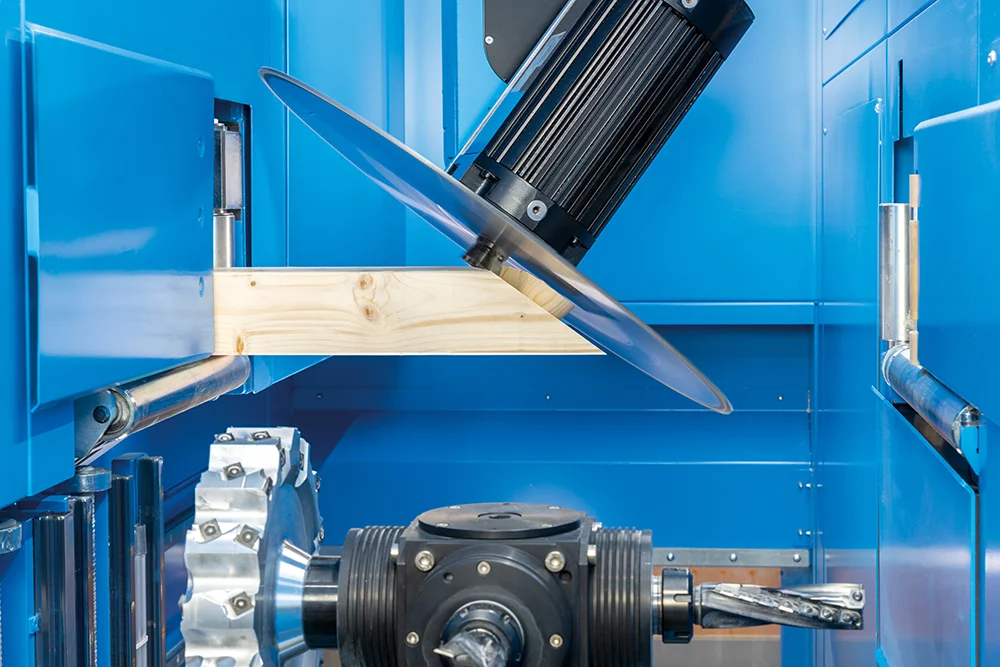

5-осевой пильный агрегат
Этот мощный 5-осевой пильный агрегат входит в стандартную комплектацию станка SPEED-Cut 480. Будь то распиловка по стропилам, шестигранная распиловка, торцевание или продольная распиловка: поворотная пила выполняет все виды распилов полностью автоматически и с точностью до миллиметра — под любым углом, под любым наклоном и любой длины.

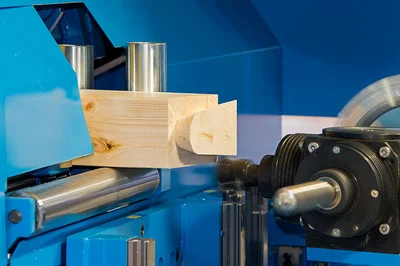

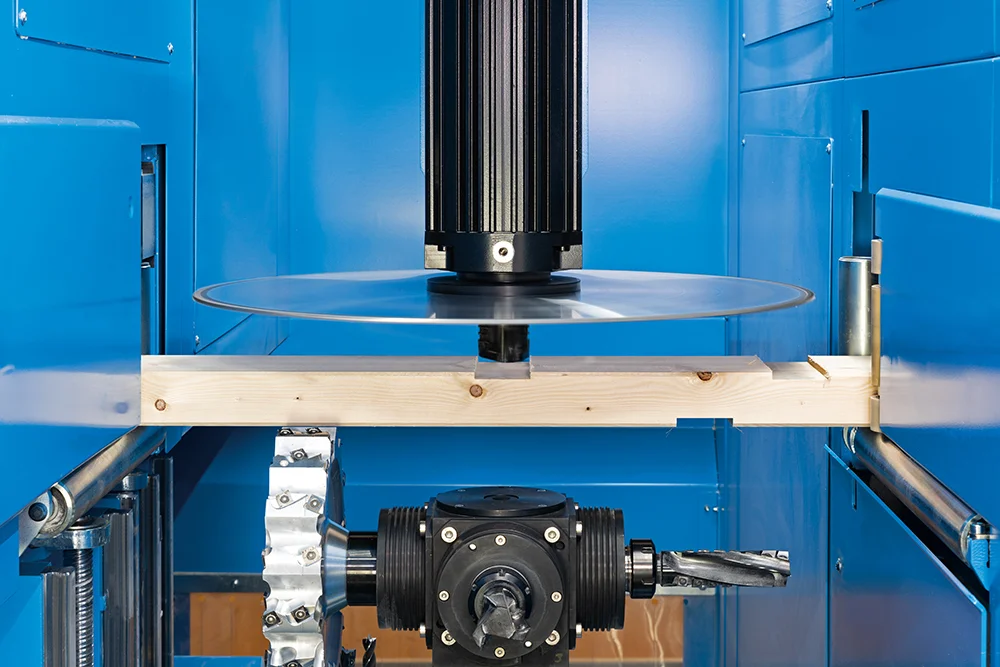

Револьверный агрегат
Универсальное устройство, которое может быть оснащено до 4-х инструментов сразу. Его можно использовать для выполнения множества различных операций: соединения ферм, соединения коньков крыши, карнизов, шипов во всех положениях, скрытых фрезеровок и многих других. Используйте револьверный агрегат для сверления отверстий, изготовления шипов или обработки пазов на торцах деревянных деталей.

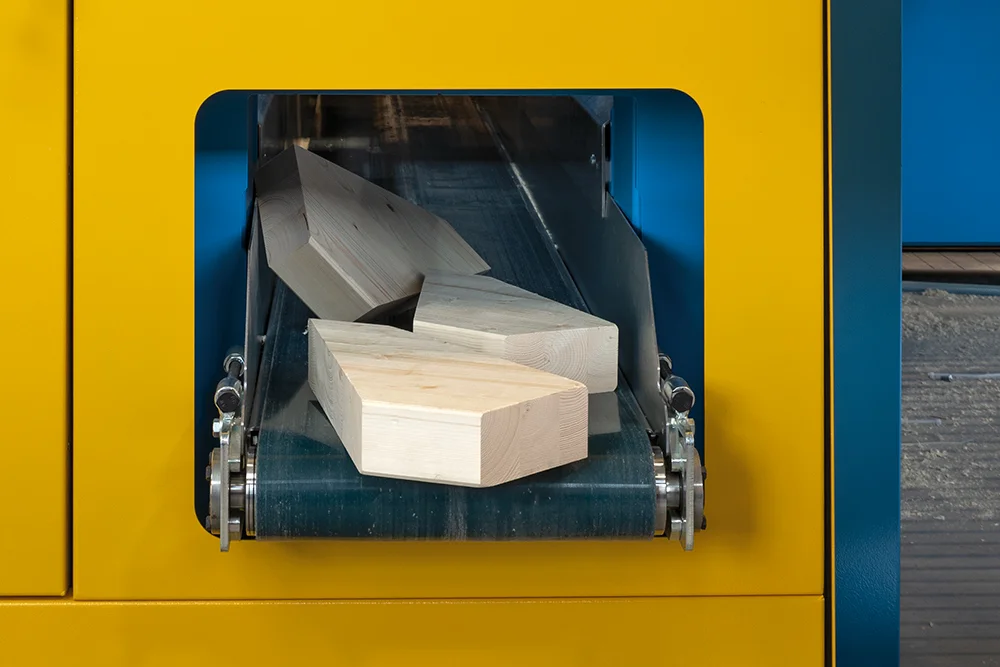

Конвейер для маленьких деталей
Он позволяет надежно отделять даже самые короткие заготовки от обрезков и извлекать их из станка. Это обеспечивает больший полезный выход материала.
ГЛАВНЫЕ ВЫГОДЫ:
- ● Пиломатериалы любой длины
- ● Возможность дооснащение системы подачи
- ● Автоматическая выгрузка пиломатериалов
- ● Интерфейс передачи данных
- ● Возможность модернизации
Видео SPEED – Cut
Примеры обработки SPEED-Cut
Гибкость и точность на самых высоких скоростях
ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ РЕЗКА
БЫСТРАЯ РЕЗКА С МНОЖЕСТВОМ ДРУГИХ ВОЗМОЖНОСТЕЙ ОБРАБОТКИ
ГИБКОСТЬ БЛАГОДАРЯ МОДУЛЬНОЙ СИСТЕМЕ
Быстрая резка и множество других возможностей обработки
Компактный и высокопроизводительный станок повышает гибкость производства
ВАРИАНТЫ ИСПОЛНЕНИЯ
Сечения пиломатериалов от 20 x 40 мм до 240 x 480 мм и любая длина.
Модульная конструкция позволяет в любое время расширить стандартный станок и оснастить его дополнительными агрегатами. Сверление, фрезерование, долбежка, разметка, наклеивание этикеток – SPEED-Cut 480 может выполнять все это быстро.
Основные агрегаты:
Непревзойденный дуэт:
5-осевой пильный агрегат и револьверный агрегат
Опции:
В дополнение к базовом агрегатам, SPEED-Cut 480 предлагает различные дополнительные опции.
Варианты установки в соответствии с вашими потребностями
Для SPEED-Cut 480 требуется длина 21,0 м при длине древесины 8 м со стороны загрузки и выгрузки.
Основные агрегаты:

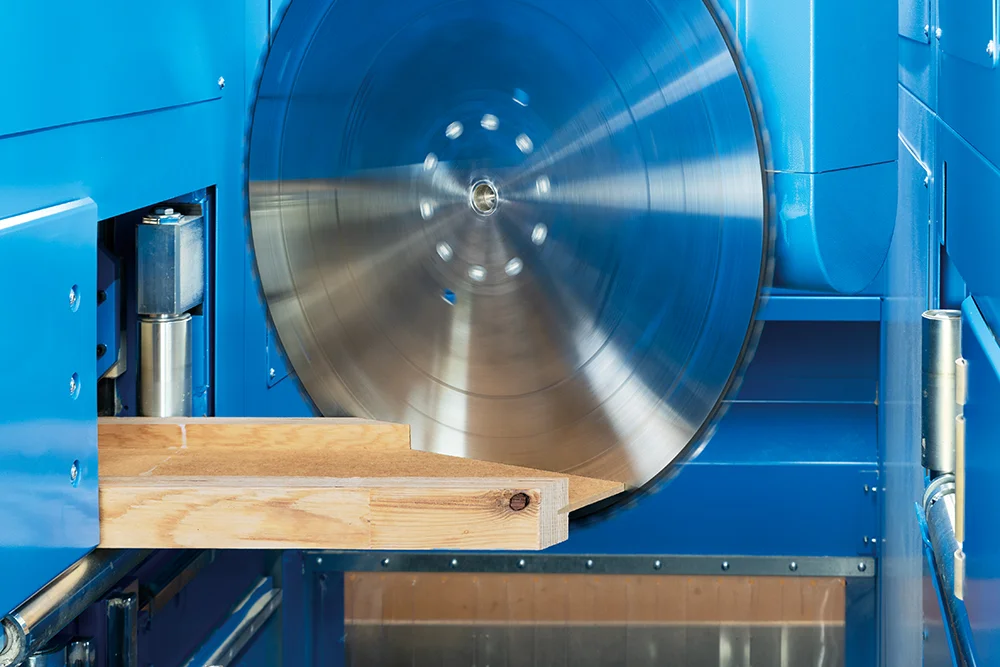

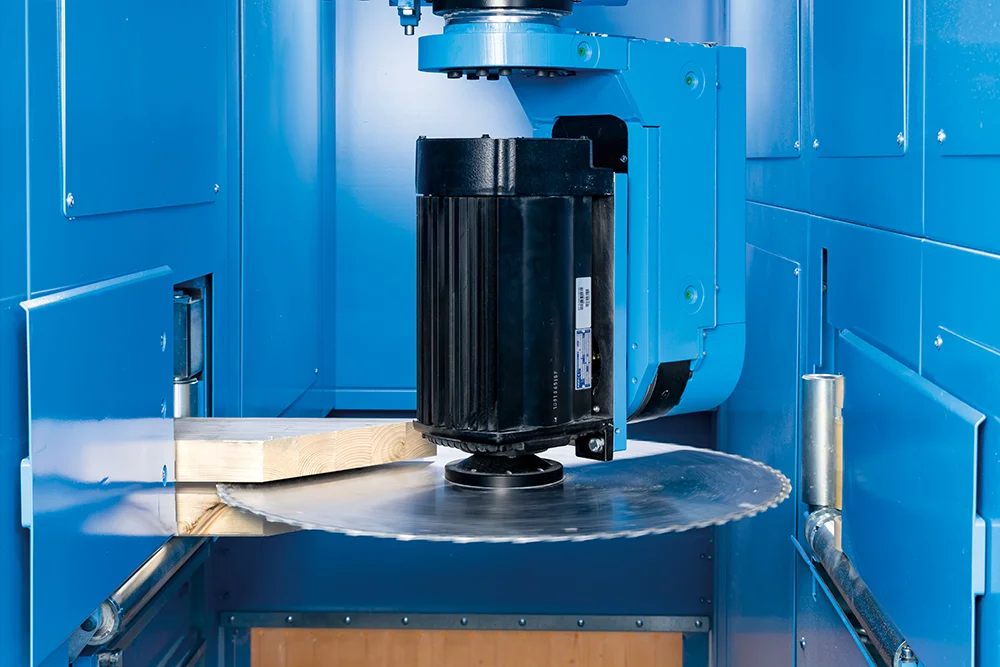

5-осевой пильный агрегат
Этот мощный 5-осевой пильный агрегат входит в стандартную комплектацию SPEED-Cut 480. Независимо от того, пилятся ли заготовки пакетом, просто торцуются или производится продольный распил, поворотная пила выполняет все виды автоматически и с точностью до миллиметра – под любым углом поворота, под любым наклоном и при любой длине.

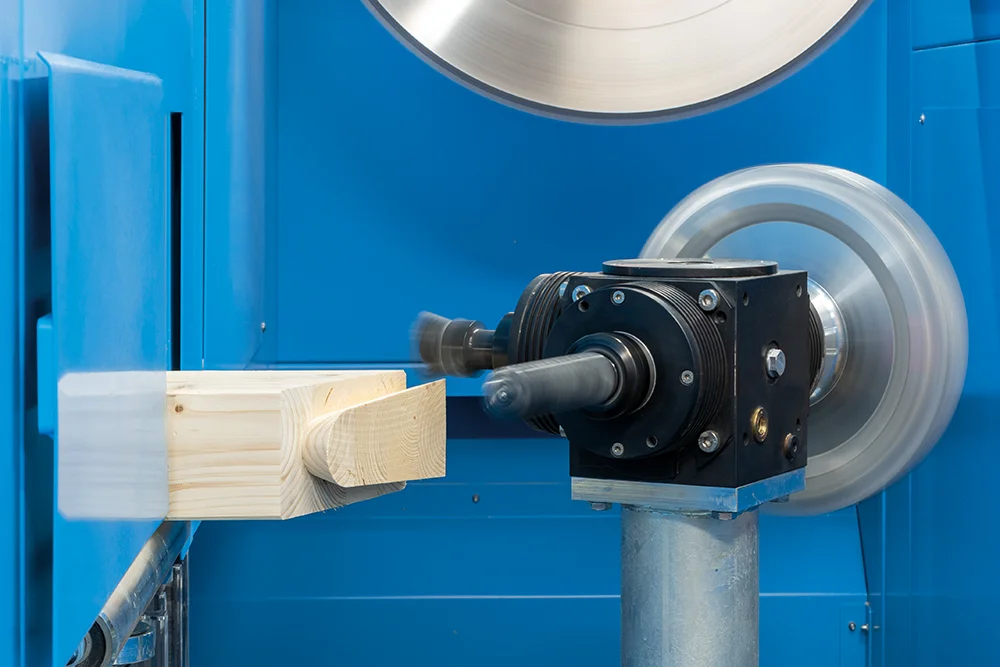

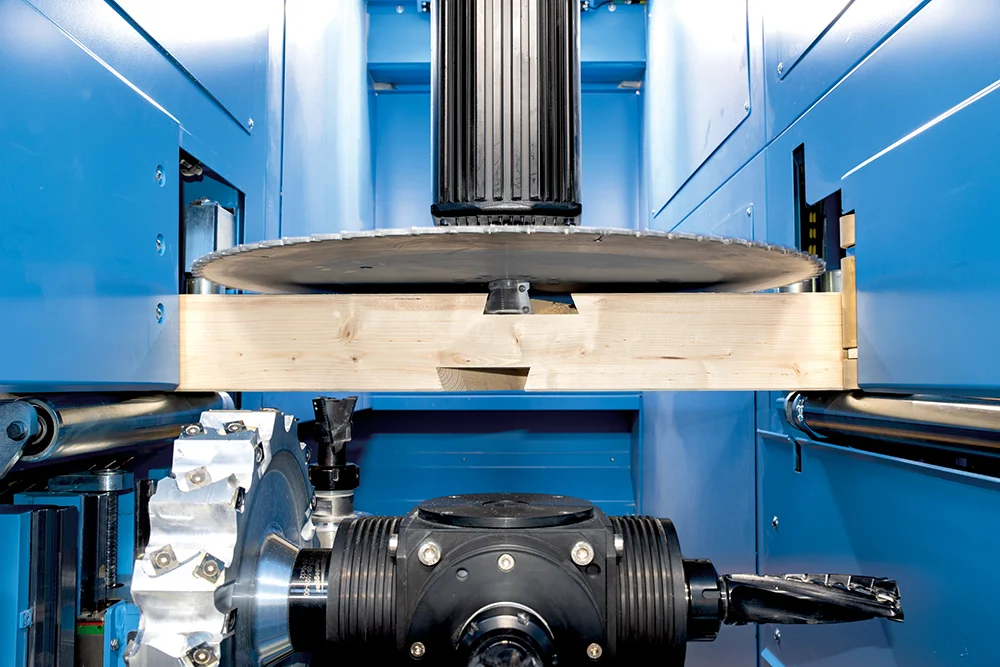

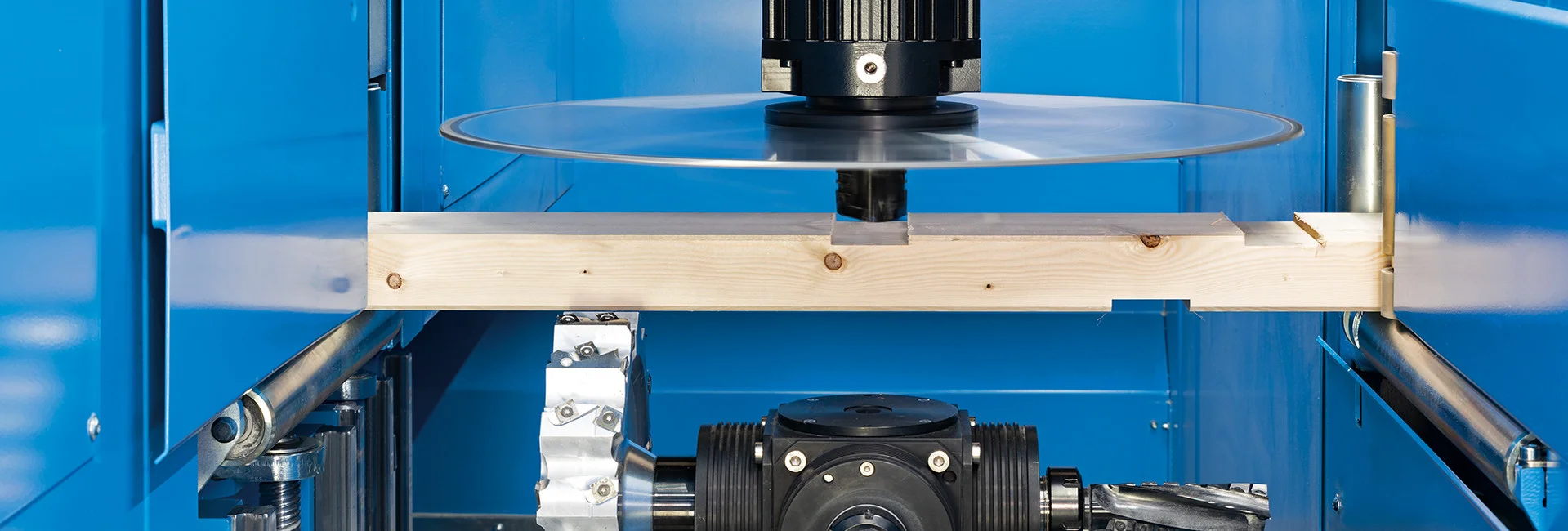

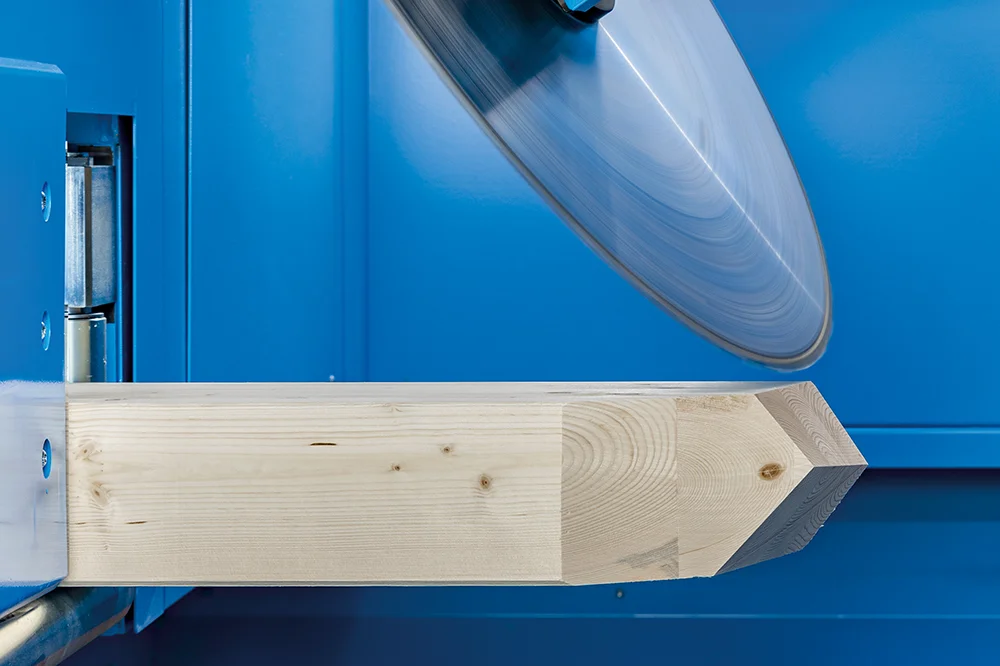

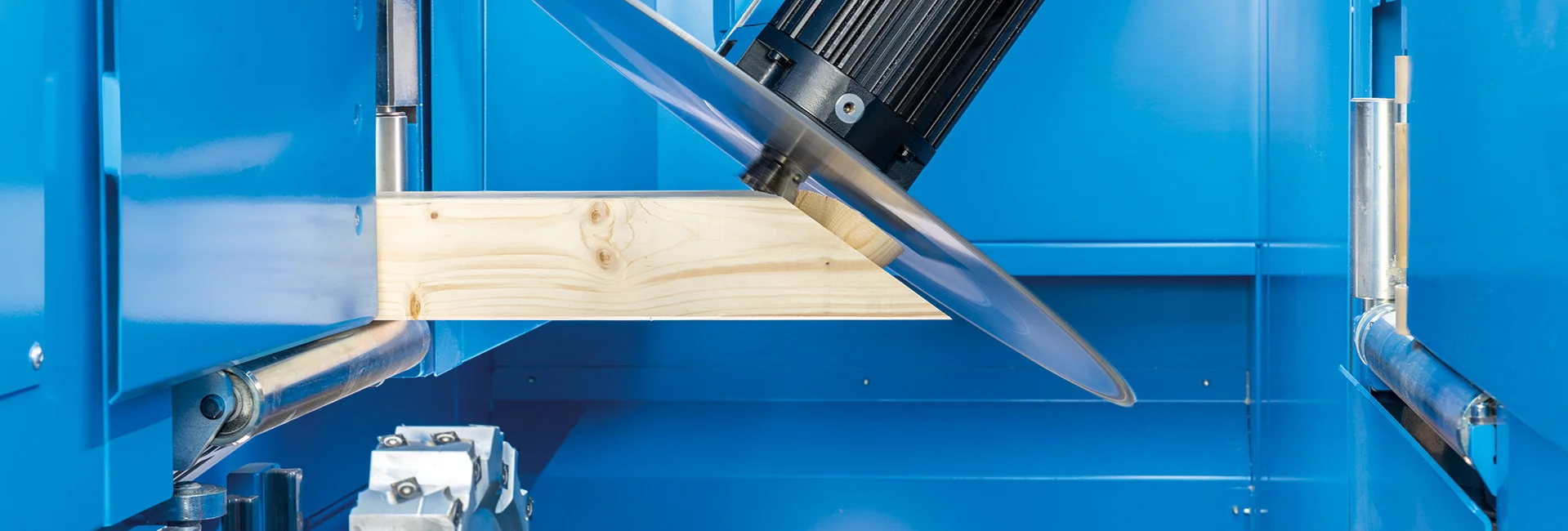

Пильный блок с бесфланцевым пильным диском может поворачиваться на 360° и наклоняться на 90° соответственно. Пильный агрегат может перемещаться под опорной стороной заготовки, что также позволяет получать детали «ласточкин хвост», стропильные окончания и другие виды обработки балок.

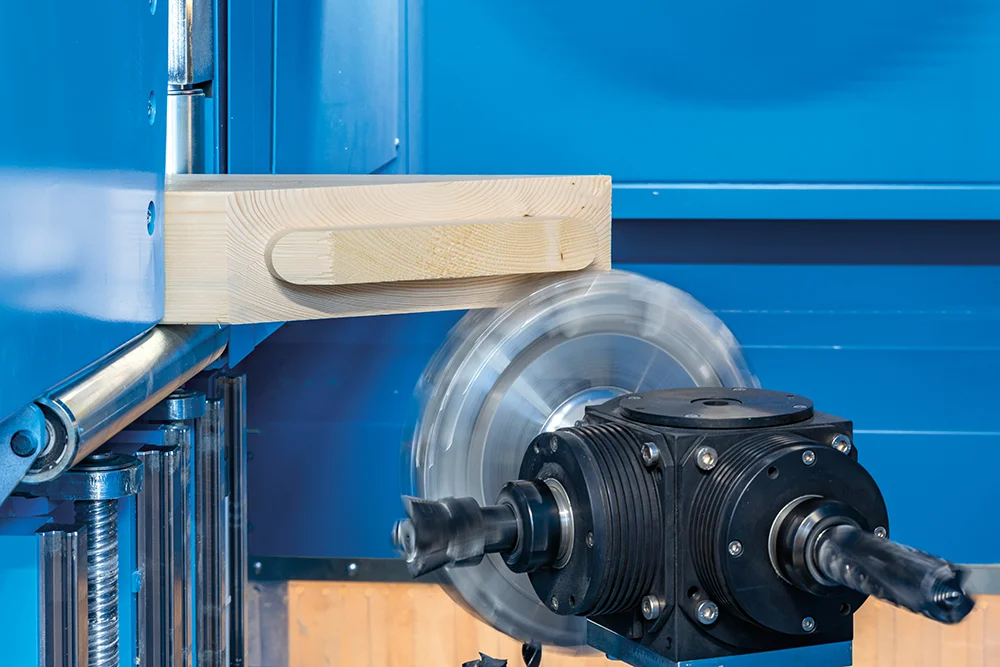

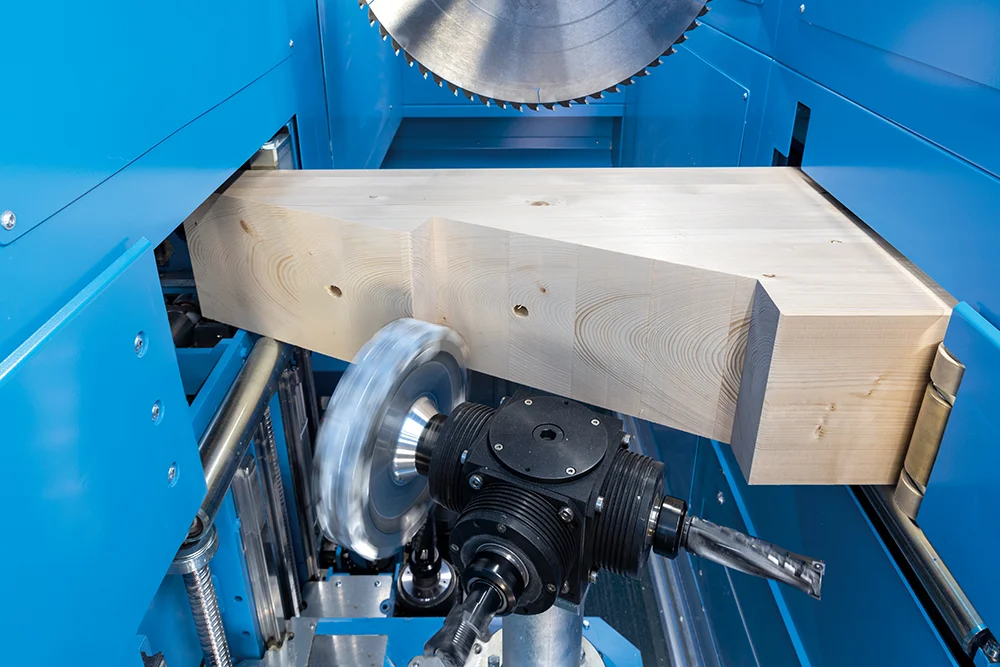

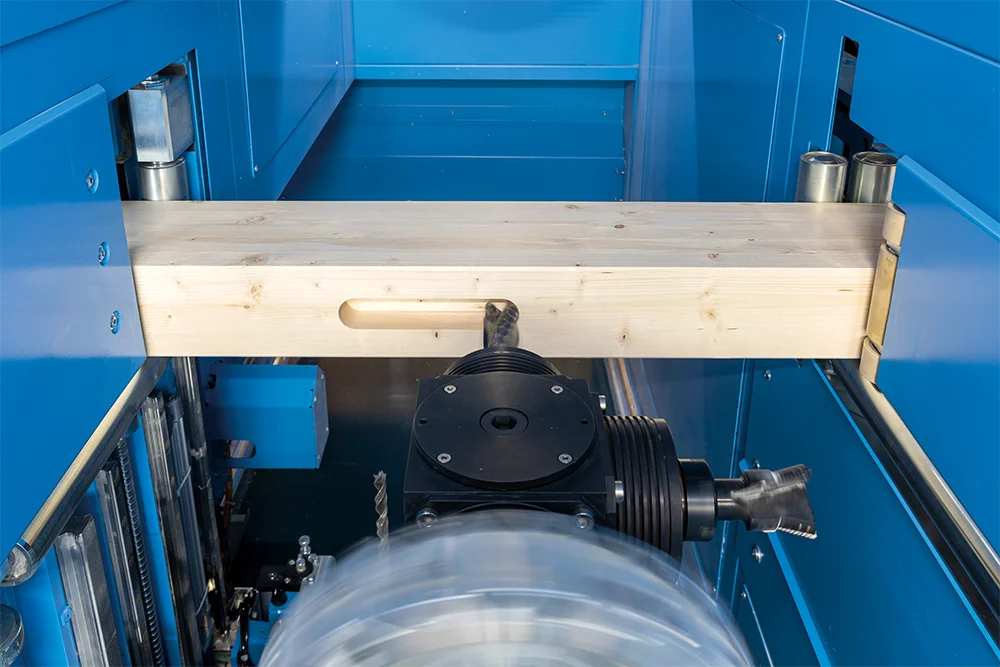

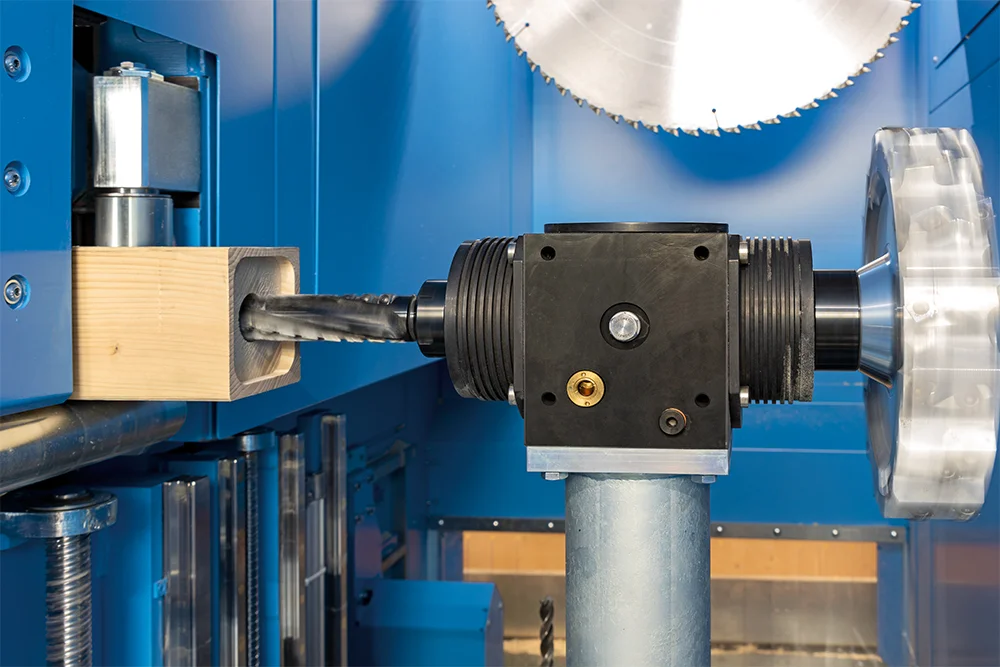

Револьверный агрегат
Вот как превратить SPEED-Cut 480 в универсальный обрабатывающий агрегат, который может быть оснащен до 4-х инструментов. Его можно использовать для выполнения множества различных операций: стропильные соединения, сборные фермы, соединения шипов во всех положениях, скрытых фрезеровок, соединения балок и многое другое.
Используйте револьверный агрегат для сверления отверстий, изготовления шипов или пазов на торцах деревянных деталей. Эффективное и точное фрезерование: продольное фрезерование, вырезы для опалубки карнизов и продольные пазы.
Опции:

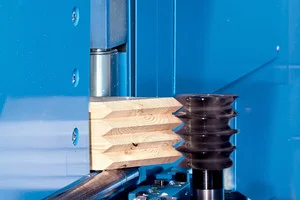

Вертикальная концевая фреза
Этот вертикально–фрезерный агрегат может быть оснащен различными фрезерными инструментами — для фрезерования выступов, углублений и свободно определяемых профилей.

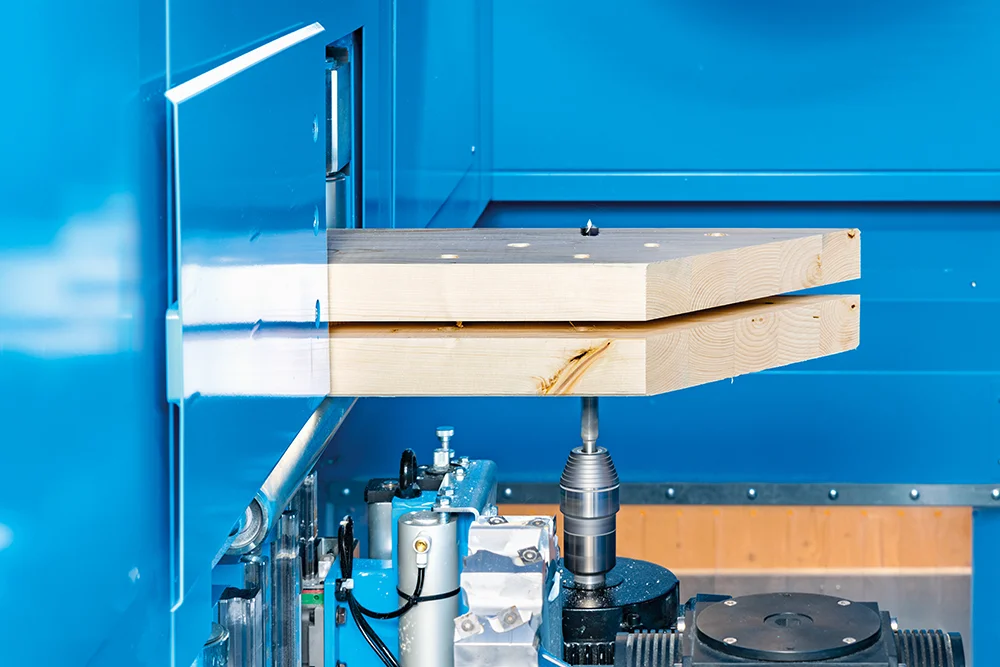

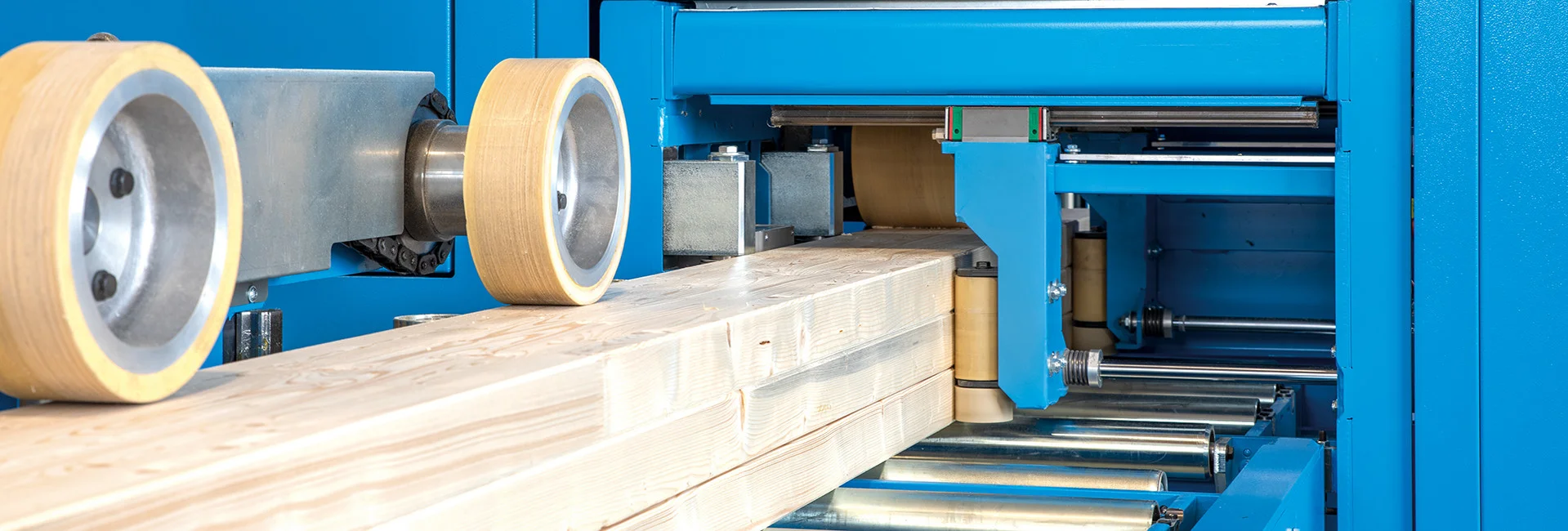

Обработка штабеля
Одновременные высокоточные операции для штабелированных деталей.
Вертикальный сверлильный агрегат
Установка для вертикального сверления используется для выполнения сквозных и глухих отверстий.
Горизонтальный сверлильный агрегат
Установка для горизонтального сверления используется для выполнения сквозных и глухих отверстий.

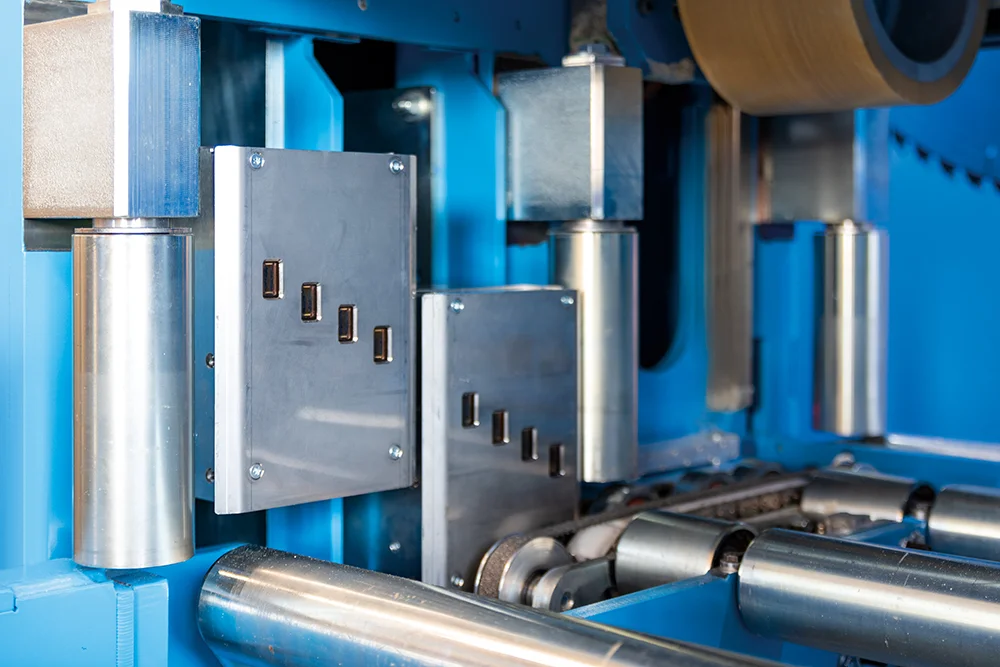

Система маркировки
Автоматическая маркировка элементов сразу после обработки, позволяющая их четко идентифицировать: Многострочный текст может быть нанесен с помощью струйной системы.

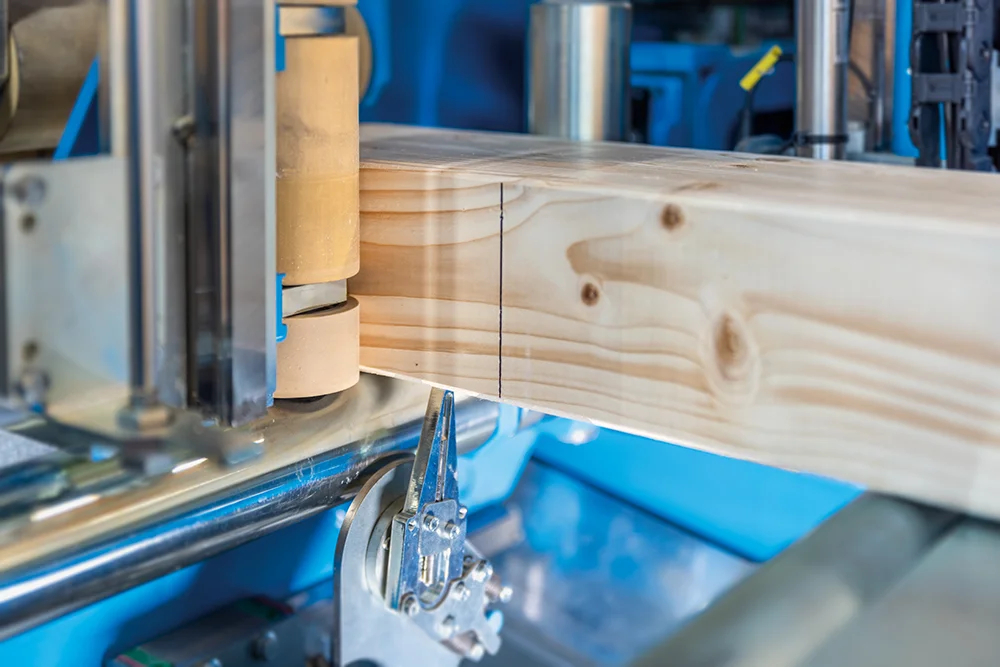

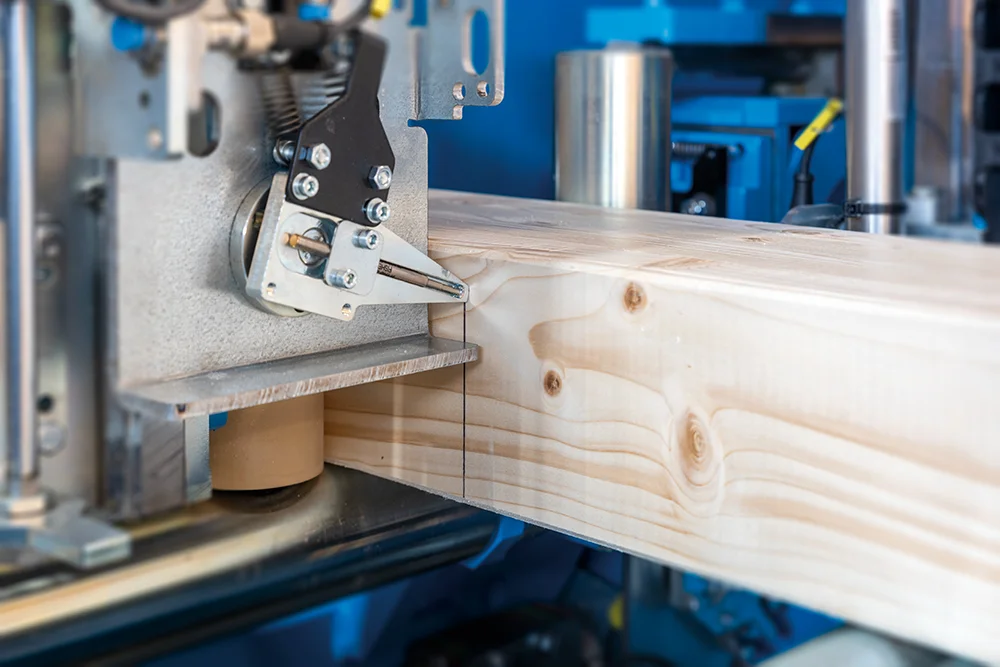

Системы маркировки и обозначений (карандаш)
Для создания линий разметки монтажных позиций доступны различные системы маркировки.

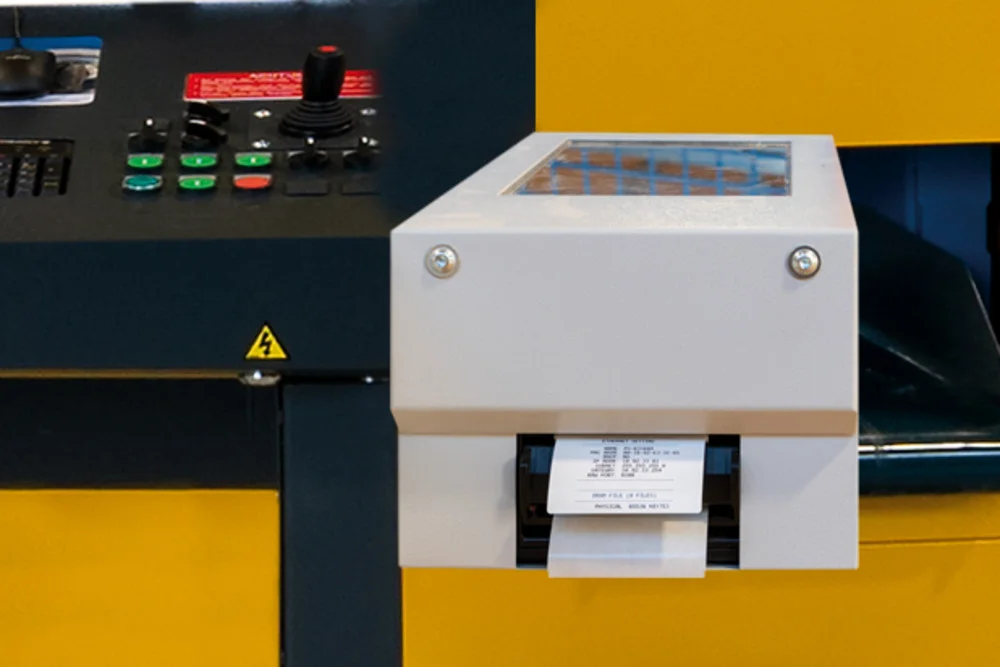

Принтер этикеток
Для нанесения на детали всей необходимой информации. Данные также могут быть импортированы из столярных и CAD-программ.

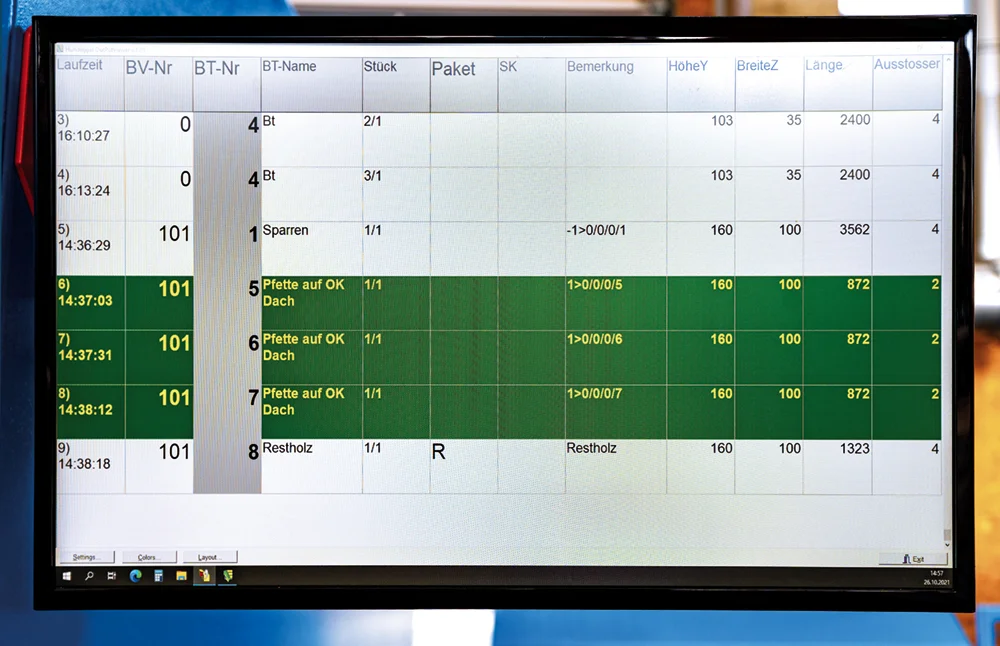

Дополнительный экран
Над местом выгрузки деталей может быть установлен дополнительный экран. Здесь отображаются изготовленные детали.

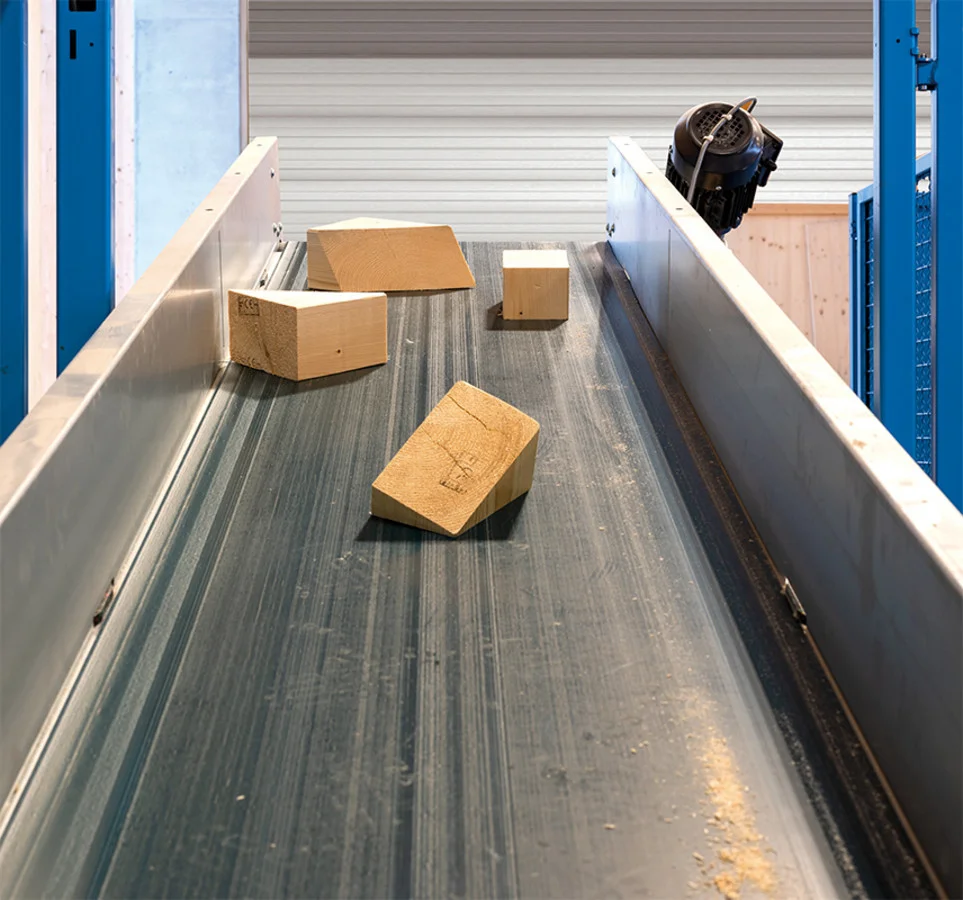

Конвейер для выгрузки мелких деталей
Он позволяет надежно отделять даже самые короткие заготовки от обрезков и извлекать их из станка. Это обеспечивает больший полезный выход материала.
Автоматизация SPEED-Cut 480
Гибкость благодаря модульной системе

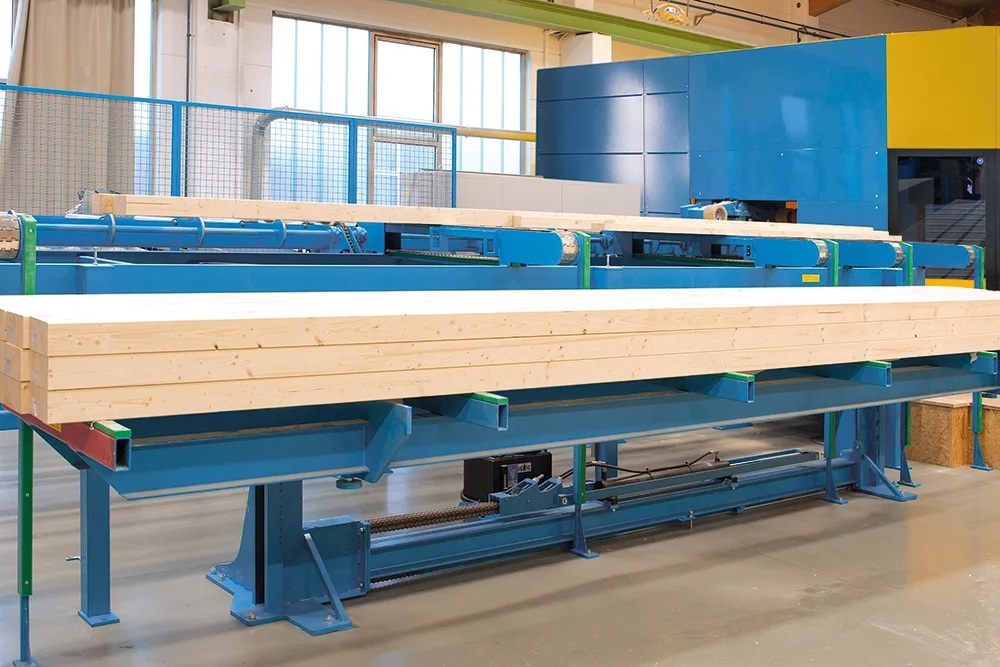

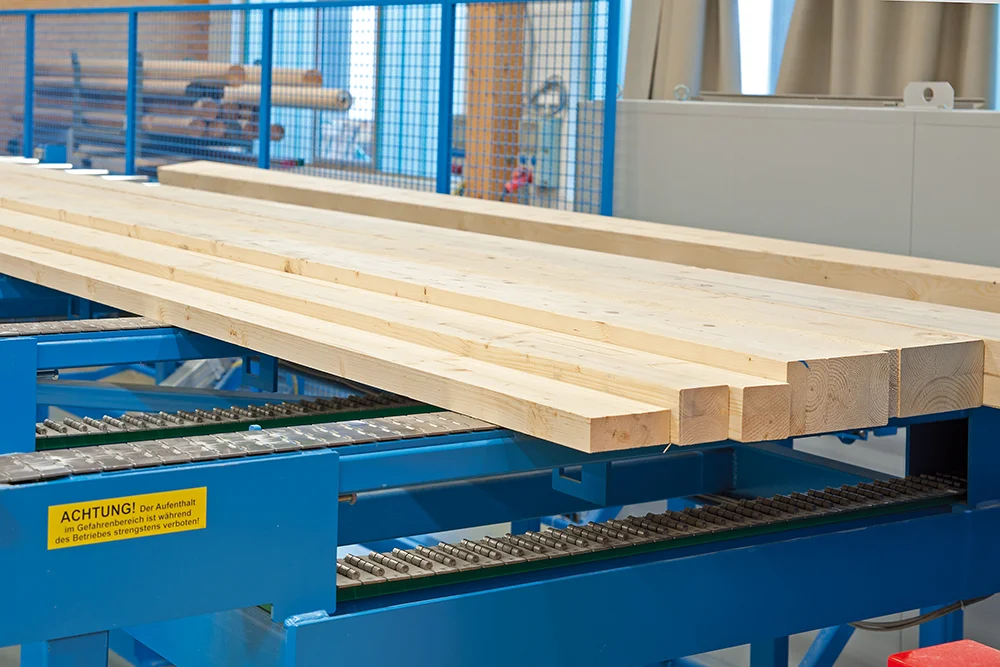

Автоматическая подача
Оператор может одновременно размещать несколько заготовок на подающем поперечном конвейере с буферными ленточными цепями из нержавеющей стали. Система автоматически подает эти заготовки в зону обработки по отдельности и без повреждений. Это позволяет оператору выполнять другие задачи.
Гидравлический подъемный стол
Гидравлический подъемный стол установлен перед подающим поперечным конвейером. Штабеля пиломатериалов могут быть размещены на подъемном столе и подняты на нужную высоту. Это позволяет непрерывно подавать пиломатериалы вровень с подающим поперечным конвейером.

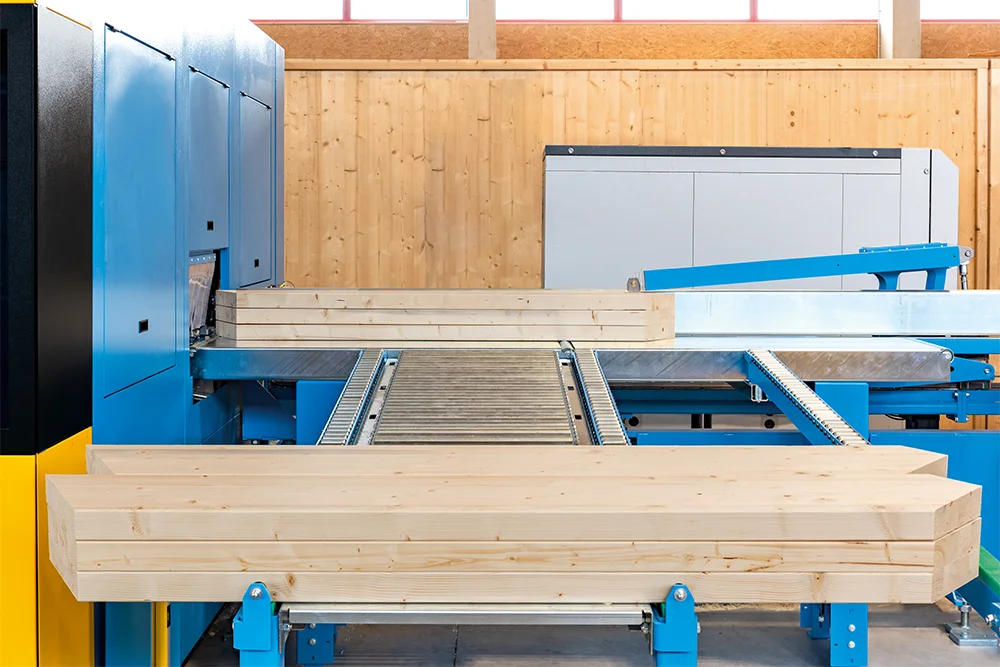

Выгрузка деталей
Система поперечных конвейеров с роликовыми направляющими обеспечивает буферизацию готовых заготовок на выходе из машины. При необходимости детали также могут быть доставлены дальше с помощью поперечного конвейера.
Утилизация щепы и древесных отходов
Щепа и древесные отходы попадают в канал для удаления отходов. Оттуда они эффективно удаляются из зоны обработки с помощью ленточного транспортера, встроенного в выходную часть машины.
